ZFG D plus
Mit ultraleichter, moderner Messelektronik, die die Messdaten per Bluetooth an Ihr mobiles Endgerät schickt. > Flyer
ZFG 3.1
Mit kleinem Handgerät, welches für höchste Mobilität einfach über die Schulter gehangen werden kann. > Flyer
ZFG 3000
Mit kompakter Messelektronik im robusten Koffer inkl. Drucker. Die Bedienung ist auch bei geschlossenem Deckel möglich. > Flyer
Qualität trifft auf großflächiges Servicenetzwerk
Über 70.000 ZORN-Prüfgeräte sind weltweit im Einsatz – viele davon arbeiten seit Jahrzehnten absolut zuverlässig. Das ist echte Qualität.
Mit mehr als 150 Jahren Erfahrung in der Feinmechanik steht ZORN INSTRUMENTS Germany für herausragende Messtechnik, höchste Präzision und kompromisslose Langlebigkeit - unterstützt durch viele verlässliche Servicepartner und Kalibrierzentren in Deutschland. Wir kennen unsere Geräte bis ins Detail – und wir wissen genau, was Ihr Baustellenalltag erfordert.
Fazit: Wenn Ihnen Sicherheit, Präzision und dauerhafte Zuverlässigkeit bei der dynamischen Plattendruckprüfung wichtig sind, wählen Sie das Leichte Fallgewichtsgerät von ZORN. Wir arbeiten fair, transparent - ohne versteckte Kosten!
Lassen Sie sich unverbindlich beraten und erleben Sie, wie einfach zuverlässige Verdichtungsprüfungen sein können – mit dem Branchenführer im Service.
Mit der richtigen Bedienung richtig messen - Leichtes Fallgewicht : Videotutorials
ZFG sicher und einfach transportieren
...ob einzeln im Kofferraum oder sauber verstaut in der robusten ACC-Transportkiste. Welche Vorteile bringen der Magnetstandfuß oder die Sackkarre?
ZFG Aufbau in nur wenigen Minuten
Hier zeigen wir, wie Sie das ZFG sicher aufbauen, die Elektronik korrekt verbinden und von den Vorteilen des ZFG 3000 und 3.1 profitieren.
ZFG Messung Schritt für Schritt erklärt
Wir zeigen alle Schritte für eine korrekte Messung mit dem Leichten Fallgewichtsgerät: richtige Handhabung, akustische Steuerung, Trageweise und Messqualität auf der Baustelle.
Die besten Top-Fallgewichtsgeräte im direkten Vergleich

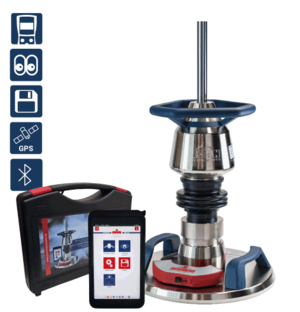

Warum das ZFG D plus?
Speziell für Anwender, die eine moderne und kabellose Bedienung mit mobilem Endgerät bevorzugen.
1. Kabellose Freiheit
- D plus Modul (15 x 6,5 x 2,5 cm) zur Datenerfassung sitzt direkt auf der Lastplatte
- D plus App verbindet Ihr Android oder iOS Endgerät (Smartphone, Tablet…) automatisch über Bluetooth mit dem Fallgewichtsgerät
- Nutzung mit dem eigenen mobilen Endgerät oder mit dazugehörigem vorab entsprechd konfiguriertem Tablet
- Kein störendes Kabel, mehr Bewegungsfreiheit und Komfort auf der Baustelle

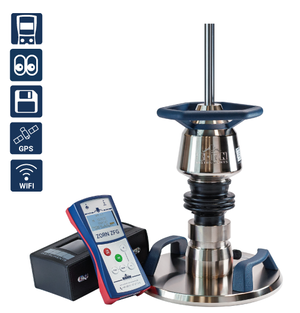

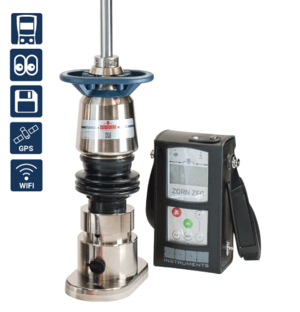

Warum das ZFG 3.1?
Speziell für Anwender, die eine klassische, eigenständige, komprimierte Messelektronik bevorzugen.
1. Handlich und komfortabel
Kompakter, ergonomischer Aufbau der Messelektronik in robustem Kunststoff-Gehäuse (21 x 10 x 4 cm)
Widerstandsfähige Vollledertasche (22 x 11 x 7 cm) schützt zuverlässig vor Staub und Spritzwasser. Bedienung durch transpartentes Sichtfenster.
Tasche mit Lederschlaufe zum Umgängen der Messelektronik: Messwerte ergonomisch im Stehen ablesen und bedienen, ohne sich zu bücken.
Schnittstelle für Drucker vorhanden

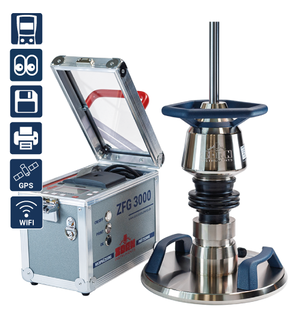

Warum das ZFG 3000?
Ideal für Anwender, die eine klassische, eigenständige Messelektronik mit integriertem Drucker bevorzugen.
1. Robust und praktisch
Kompakte Messelektronik im robusten Koffer (23 x 16 x 29 cm) mit transparentem Deckel zum Aufklappen
Staub- und Wassergeschützt auch unter rauen Baustellenbedingungen nutzbar
Bedienung der Elektronik bei geschlossenem Deckel von außen möglich
Inkl. Drucker (geschützt unter Deckel) sowie Fach für Kabel, Kurzanleitung usw.
2. Datenspeicherung /-übertragung
- Messdaten werden direkt per Bluetooth ans mobile Endgerät gesendet
- Speicherung der Messdaten auf dem mobilen Endgerät
- Messdaten werden per Kabel an Messelektronik übermittelt, von da können diese mittels leistungsstarkem WLAN Modul auf Smartphone, Tablet, PC etc. gesendet werden. Alternative Datenübertragung per SD-Karte.
- Interner Speicher und SD-Karte für Speicherung von weit mehr als 10.000 Datensätzen
3. Positionsbestimmung
- GPS Daten werden vom mobilen Endgerät genutzt und mit den Messwerten zusammen gespeichert.
- Die Messpunkte werden dank eines optimierten GPS/GNSS-Empfängers in der Messelektronik präzise bestimmt. Das integrierte GPS-Modul speichert die Positionsdaten automatisch zusammen mit den zugehörigen Messwerten.
4. Protokollierung und Datenverarbeitung (App)
- Messvorgang über eigen D plus App. Diese bietet viele Bearbeitungsmöglichkeiten inkl. einfacher Protokollerstellung. Flyer Apps
- Die Messpunkte werden dank eines optimierten GPS/GNSS-Empfängers in der Messelektronik präzise bestimmt. Das integrierte GPS-Modul speichert die Positionsdaten automatisch zusammen mit den zugehörigen Messwerten. Flyer Apps
Browserbasierte App (ZORN FG-WebApp) zur umfassenden Protokollerstellung - für ZFG Nutzer kostenfrei, immer aktuell und wird stetig an Kundenbedürfnissen weiterentwickelt.
5. Besonderheiten
- Messung der Lufttemperatur am Prüfpunkt (inkl. Frostwarnung), diese wird mit entsprechendem Messwert gespeichert
6. Smarte Messung mit App
Messungen über D plus App, Übermittlung der Daten ans mobile Endgerät
Sprachgeführter Messablauf, parallel Anweisungen über Text im Display
Anzeige der Messdaten, Setzungskurven etc. im Display des Endgerätes
Einfache Menüführung
6. Solider, einfacher Messvorgang
Messdurchführung über Textanweisung im Display (hinterleuchtet), akustisch unterstützt
Möglichkeit der Texteingabe direkt am Gerät für ergänzende Information
Anzeige der Messdaten und Setzungskurven im Display der Messelektronik
- Menü- und Messdurchführung auch für ungeübte Nutzer leicht verständlich (Hilfe über Bedienungsanleitung und Anwendervideos sowie FAQs)
- Mehrsprachig: unterstützt Anwender unterschiedlicher Nationalitäten
Automatische Berechnung der Setzung (s), des s/v Wertes und des Verformungsmoduls Evd
Automatische Berechnung der Plausibilität jeder Messung sowie Hinweis, wenn abweichend vom Standard
Einzigartiger Selbsttest für maximale Funktionssicherheit
7. Faktencheck zum Leichten Fallgewichtsgerät
- Dynamischer Plattendruckversuch nach TP BF-StB Teil B 8.3
- Belastungsvorrichtung mit 10 kg Fallgewicht
- 300 mm Lastplatte mit MEMS Beschleunigungssensor
- Maximale Messtiefe = doppelter Lastplattendurchmesser (600 mm)
- Wechselzapfen, vorbereitet für dynamischen CBR-Versuch und 150 mm Lastplatte
- 7,07 kN Stoßbelastung
- Messbereich Evd 15-70 MN/m²
- Erweiterbar mit Belastungsvorrichtung mit 15 kg Fallgewicht für 1,5-fache Stoßbelastung (10,61 kN); Messbereich Evd 70-105 MN/m²
- Vorbelastung deaktivierbar
- Ergonomischer, dreieckiger Fanggriff mit rutschhemmender Pulverbeschichtung verhindert Hin- und Herrollen beim Transport
- Rostfrei durch spezielle Oberflächenveredelung
8. Einsatzbereiche
Das Leichte Fallgewichtsgerät kommt in zahlreichen Bereichen zum Einsatz: im Straßen- und Tiefbau, im Gleisbau sowie im Garten- und Landschaftsbau. Es unterstützt zuverlässig bei Baugrunduntersuchungen und wird im Breitband-, Kanal- und Rohrleitungsbau genutzt – hier empfiehlt sich ergänzend auch das ZORN Mini. Darüber hinaus findet es Anwendung im Sportplatzbau und eignet sich gleichermaßen für die Eigen- wie auch die Fremdüberwachung.
9. Kalibrierung und Wartung
- Kalibrierung nach TP BF-StB Teil B 8.4 (RVS 08.04.04, 2008-03, Österreich)
- Mehrere ausgebildete Servicepartner in Deutschland für Wartung und Kalibrierung
- Anmeldung der Kalibrierung online, telefonisch oder per Mail möglich
- Jährliche Kalibriererinnerung über Fallgewichtsgerät und per Mail
- Warum ist eine Kalibrierung notwendig? Das und mehr erfahren Sie hier.
10. Kundenservice-Garantie
- Garantierter, persönlicher Ansprechparter (Service, Wartung, Kalibrierung, Beratung, Apps)
- Bestes Servicenetz im Wettbewerb (Profieinweisung, Anwenderschulung, Beratung allg. etc.)
- Kurzanleitung am Gerät
- Bedienungsanleitung (ausführlich) sowie diverse Anwendervideos auf unserer Webseite
- Häufig gestellte Fragen bereits im Expertenblog und den FAQs beantwortet.
- Kalibrierprotokoll über QR Code (auf Lieferschein, Rechnung einsehbar)
11. ZORN Qualitätsversprechen
Unsere Produkte werden in eigener Fertigung in Deutschland hergestellt – für maximale Präzision und gleichbleibend hohe Qualität. Wir bieten 2 Jahre Herstellergarantie und setzen auf modernste Technik, kombiniert mit der seit Jahrzehnten bewährten ZORN-Qualität.
Alle Geräte sind mehrfach zertifiziert und können mit hochwertigem Zubehör individuell für den Einsatz auf der Baustelle ausgestattet werden.
Ein weiterer Pluspunkt: Nachhaltigkeit. Durch robuste, langlebige Materialien und die Wiederaufbereitung älterer Fallgewichtsgeräte (mehr dazu im Shop) leisten wir einen aktiven Beitrag zur Ressourcenschonung – und Sie profitieren von maximaler Wirtschaftlichkeit.
Leichtes Fallgewichtsgerät: Das Original ZFG für präzise Bodenprüfung!
Marktführer, weil Profis uns vertrauen.

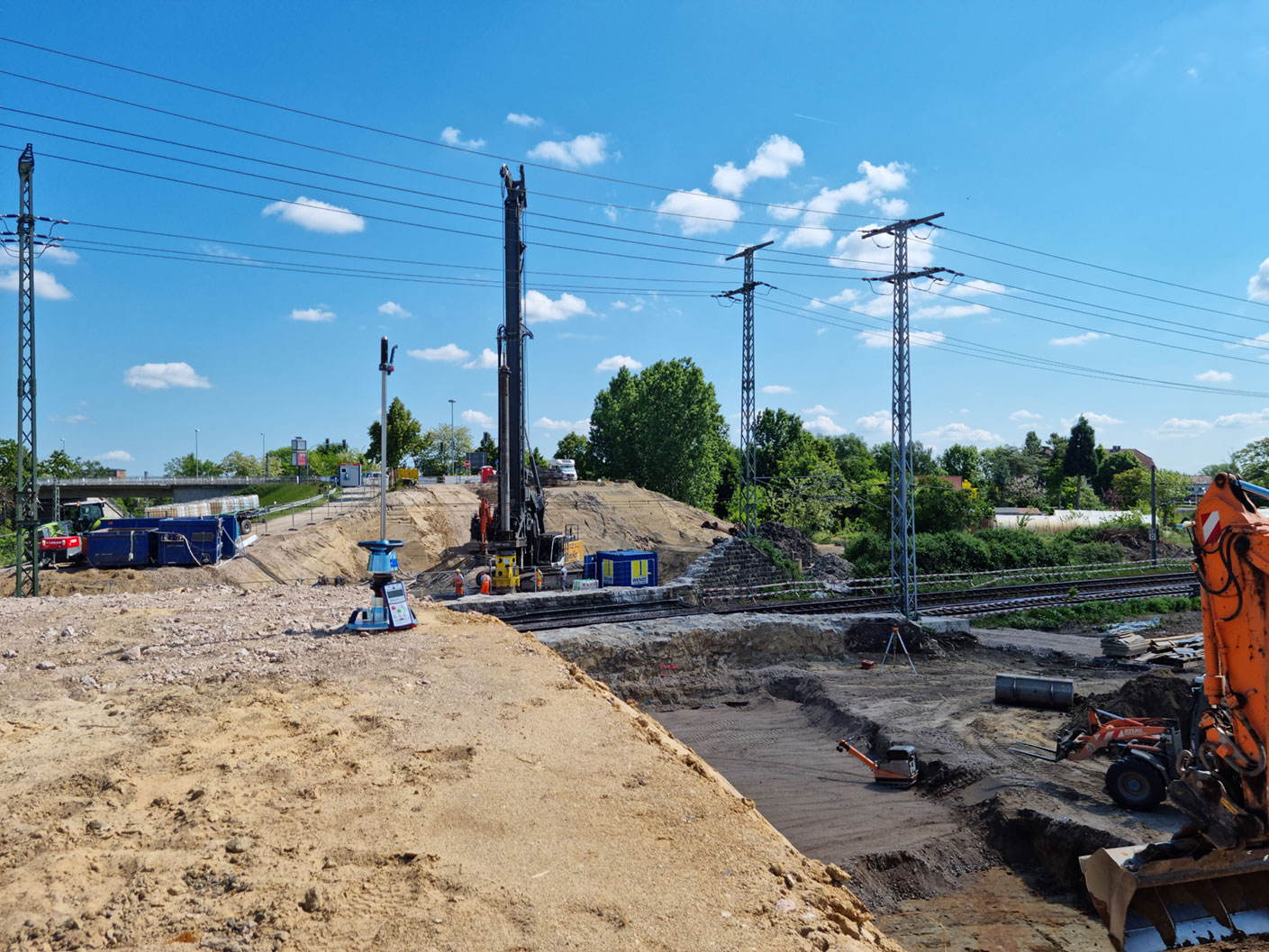

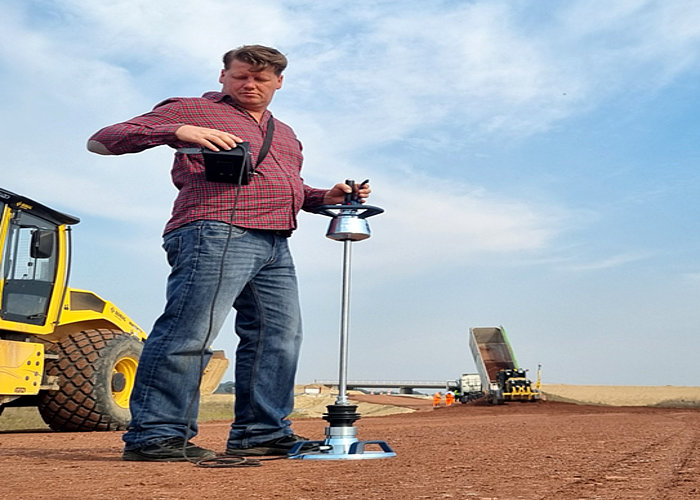

Das Leichte Fallgewichtsgerät (ZFG) ist die praxisnahe Lösung für eine schnelle und zuverlässige Verdichtungsprüfung im Erd-, Straßen- und Tiefbau, im Kanal- und Leitungsbau sowie im GaLa- und Brückenbau. In weniger als zwei Minuten ermitteln Sie mit dem dynamischen Plattendruckversuch nach TP BF-StB, den Verformungsmodul Evd und damit die Tragfähigkeit und Verdichtungsqualität des Bodens – ganz ohne aufwendige Belastungsfahrzeuge. Mit diesem bewährten Verfahren erhalten Bauunternehmen, Ingenieure und Behörden direkt vor Ort belastbare Ergebnisse.

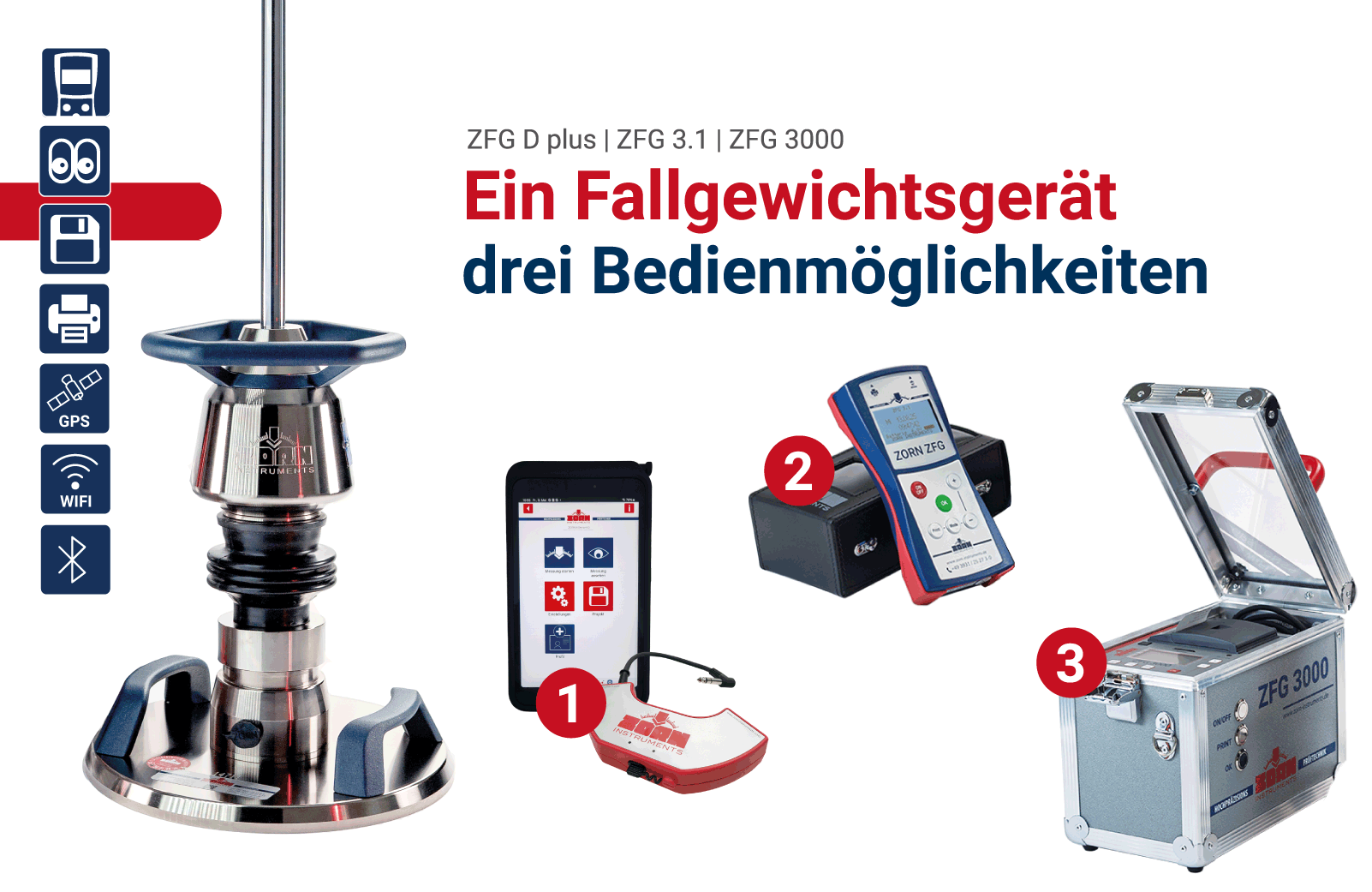

Dank modularer Bauweise, moderner Elektroniken (drei zur Auswahl) und zeitgemäßer Ausstattung mit GPS/GNSS und WLAN bzw. Bluetooth wird die Messung besonders einfach. Die für ZORN Kunden kostenlose ZORN FG-WebApp ermöglicht die Dokumentation präzise und komfortabel.
Kinderleicht in der Anwendung: Selbst Anwender ohne Vorkenntnisse können mit dem Leichten Fallgewichtsgerät zuverlässige Messungen durchführen.
Hochpräzise Prüftechnik Made in Germany
ZORN INSTRUMENTS liefert innovative, zuverlässige Prüflösungen, denen Anwender in über 100 Ländern vertrauen.
Seit mehr als 70 Jahren entwickeln und produzieren wir hochpräzise Werkzeuge für die Qualitätsprüfung – von schnellen Vor-Ort-Kontrollen im Straßenbau bis hin zu klassischen Materialprüfungen im Labor. Mit unserer Kombination aus technischem Know-how, handwerklichem Können und enger Kundenbetreuung bieten wir Lösungen, die den sich ständig ändernden Anforderungen der Qualitätssicherung gerecht werden. Einen Eindruck von unseren Produkten erhalten Sie in unserem digitalen Showroom.
